Meteo P4

Техническое руководство пользователя

Платформа: ESP32-P4 + ESP32-C6

Прошивка: p4 22.31.0641

Дисплей: JC1060P470C 1024×600 MIPI-DSI

SDK: ESP-IDF 6.0.1 / LVGL v9

Обзор устройства

Meteo P4 — многофункциональная метеостанция на базе ESP32-P4. Устройство отображает данные внутренних и внешних датчиков, GNSS-координаты, авиационный прогноз погоды, часы с синхронизацией по спутникам и NTP, а также воспроизводит аудио с SD-карты и интернет-радио.

Технические характеристики

Параметр	Значение
Основной процессор	ESP32-P4, 2 ядра, до 360 МГц
Wi-Fi / Bluetooth	ESP32-C6 (отдельный чип, ESP-Hosted через SDIO)
Flash-память	16 МБ (DIO, 40 МГц)
PSRAM	32 МБ (HEX, 200 МГц)
Дисплей	JC1060P470C, 1024×600 пкс, MIPI-DSI, 2 data lanes
Сенсорный экран	GT911 (I2C)
Аудио кодек	ES8311 (I2C + I2S)
SD-карта	SDMMC 4-bit, FAT32 с LFN
GNSS	UART, 38400/9600/57600/115200 бод (автоопределение)
RS485 (внешние датчики)	Modbus RTU, 9600 бод, half-duplex
Внутренние датчики	I2C шина: SHT41, BME280/BMP280, SCD41, SGP41, INA226

Схема подключений

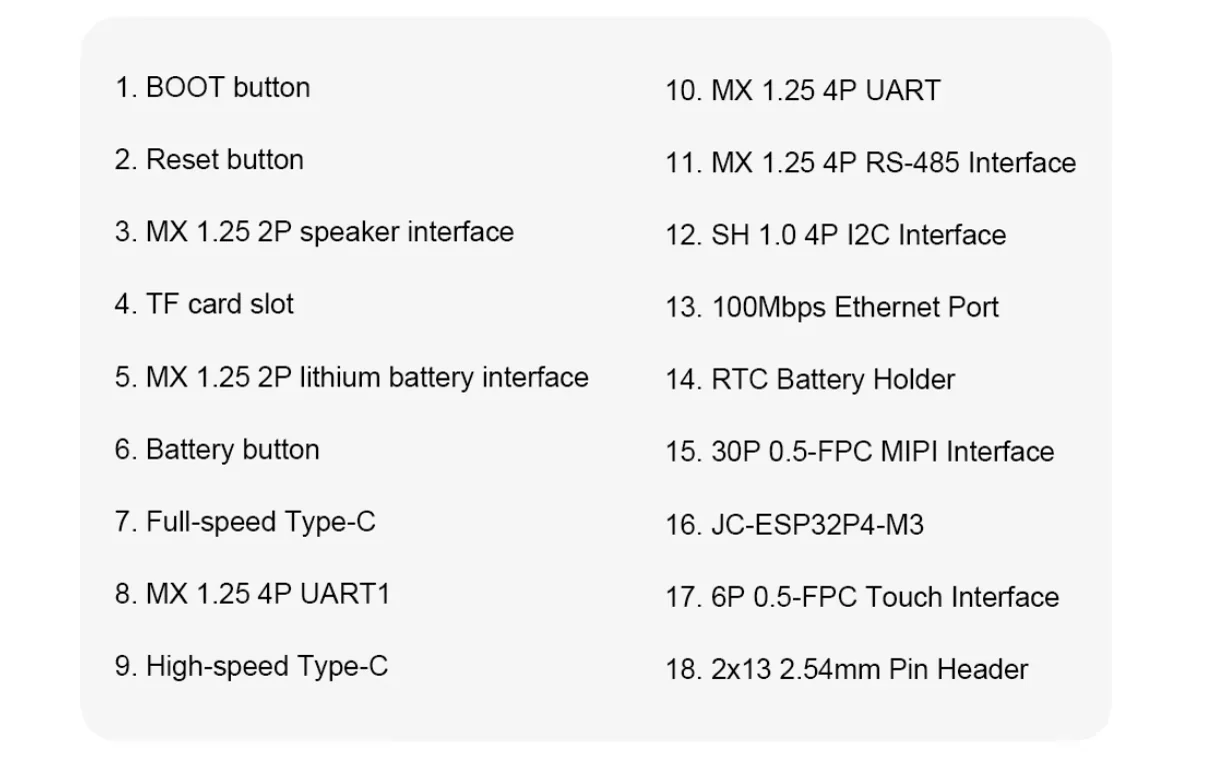

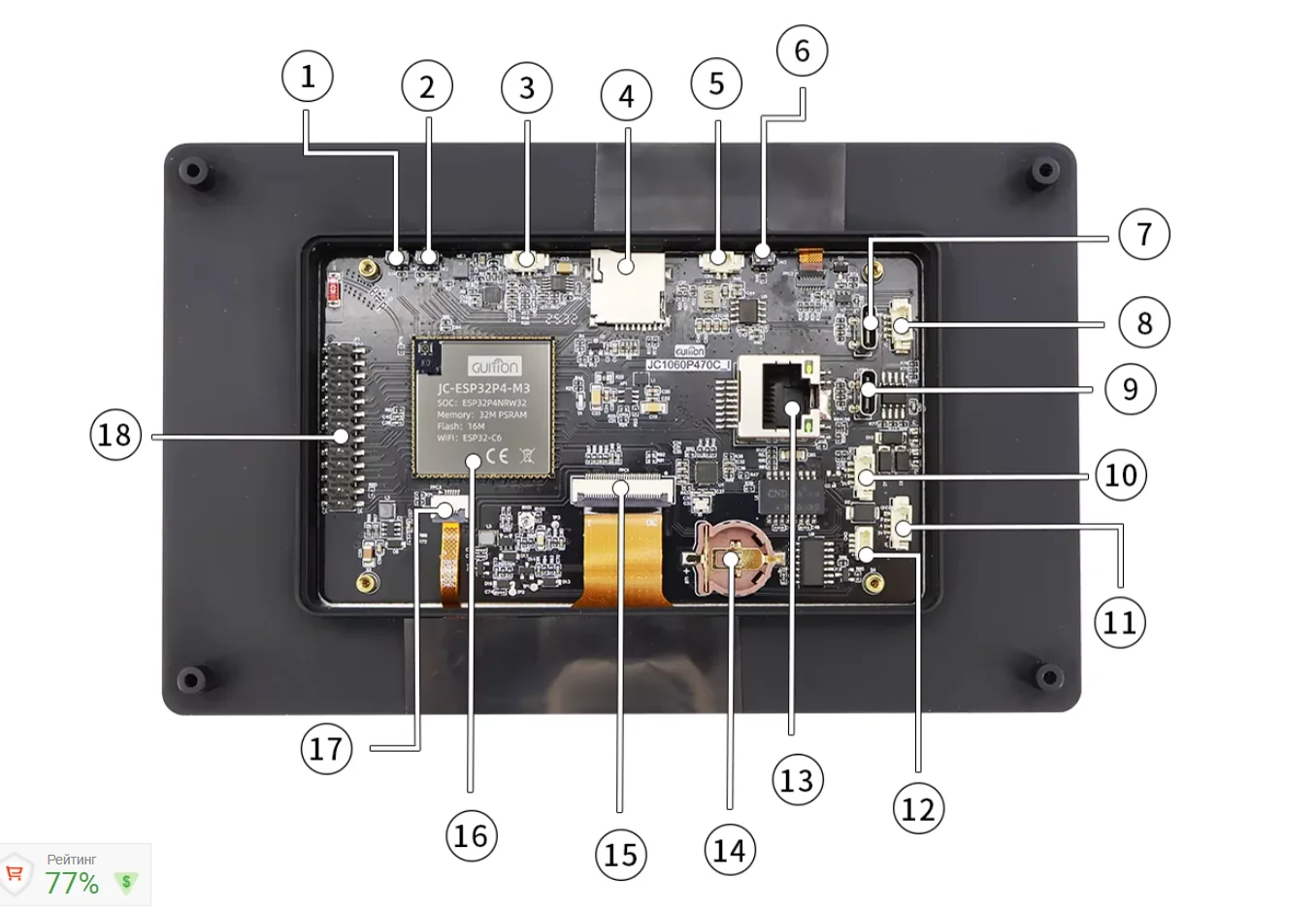

Разъёмы и элементы платы JC-ESP32P4-M3

На рисунке ниже обозначены все разъёмы и элементы управления платы (вид сзади).

№	Обозначение	Назначение в Meteo P4
1	BOOT button	Кнопка входа в режим прошивки (удерживать при сбросе)
2	Reset button	Перезапуск устройства
3	MX 1.25 2P — Speaker	Подключение динамика (аудио выход ES8311)
4	TF card slot	Micro SD карта (FAT32) — логи датчиков, аудиофайлы
5	MX 1.25 2P — Li-Battery	Литиевый аккумулятор (3.7 В, контроль заряда через INA226)
6	Battery button	Кнопка включения питания от батареи
7	Full-speed Type-C	USB Full-Speed — загрузка прошивки (esptool), Serial/JTAG отладка
8	MX 1.25 4P — UART1	GNSS модуль (TX/RX/3.3V/GND). GPIO37=TX, GPIO38=RX
9	High-speed Type-C	USB High-Speed (ESP32-P4 native USB)
10	MX 1.25 4P — UART	Дополнительный UART (резерв / отладка)
11	MX 1.25 4P — RS-485	RS-485 шина (A+/B−/3.3V/GND) — уличный SHT30 и анемометр
12	SH 1.0 4P — I2C	I2C шина (SDA/SCL/3.3V/GND) — датчики SHT41, BME280, SCD41, SGP41, INA226
13	100 Mbps Ethernet Port	Проводная сеть (Ethernet 100Base-T)
14	RTC Battery Holder	Батарейка CR2032 — часы реального времени (RTC)
15	30P 0.5-FPC MIPI	Шлейф дисплея JC1060P470C (1024×600, MIPI-DSI) — не отключать
16	JC-ESP32P4-M3	Основной модуль: ESP32-P4 + ESP32-C6 Wi-Fi, 32 МБ PSRAM, 16 МБ Flash
17	6P 0.5-FPC Touch	Шлейф тачскрина GT911 (I2C) — не отключать
18	2×13 2.54 mm Pin Header	Расширительный разъём (GPIO, питание, SPI и др.)

Функциональная схема подключений

  ┌─────────────────────────────────────────────────────────────────┐
  │                    ПЛАТА JC-ESP32P4-M3                          │
  │                                                                 │
  │  №12 SH1.0 I2C ─── SDA/SCL ──── SHT41   (0x44/0x45) T°/RH%   │
  │                            ──── BME280  (0x76)      P/T°/RH%  │
  │                            ──── SCD41   (0x62)      CO₂        │
  │                            ──── SGP41   (0x59)      VOC/NOx    │
  │                            ──── INA226  (0x40)      V/I/P      │
  │                                                                 │
  │  №8  MX1.25 UART1 ─── TX/RX ──── GNSS модуль (38400 бод)      │
  │  №11 MX1.25 RS485 ─── A+/B− ──── MAX485 ──┬── SHT30  (0x01)  │
  │                                            └── Анемометр (0x03)│
  │  №3  MX1.25 2P    ─────────────── Динамик (ES8311 аудио)       │
  │  №5  MX1.25 2P    ─────────────── Аккумулятор Li-Ion 3.7 В     │
  │  №4  TF slot      ─────────────── SD карта (FAT32)             │
  │  №13 Ethernet     ─────────────── Сеть 100 Мбит/с              │
  │  №7  Type-C FS    ─────────────── ПК (прошивка / отладка)      │
  │  №15 FPC 30P      ─────────────── Дисплей 1024×600 MIPI-DSI    │
  │  №17 FPC 6P       ─────────────── Тачскрин GT911               │
  │  №14 CR2032       ─────────────── RTC (часы при отключении)     │
  └─────────────────────────────────────────────────────────────────┘

Шлейфы дисплея и тачскрина (№15, №17) подключены с завода. Не отсоединяйте их без необходимости — разъёмы FPC хрупкие.

Прошивка через USB: используйте разъём №7 (Full-speed Type-C). При прошивке удерживайте кнопку BOOT (№1), затем нажмите Reset (№2), после чего отпустите BOOT.

Назначение GPIO

GPIO	Назначение	Интерфейс
`7`	I2C SDA — все внутренние датчики, тач GT911, аудио ES8311	I2C
`8`	I2C SCL	I2C
`9`	I2S DOUT (аудио выход на ES8311)	I2S
`10`	I2S WS (Word Select)	I2S
`11`	PA Enable — включение усилителя мощности	GPIO
`12`	I2S BCLK / SCLK (Bit Clock)	I2S
`13`	I2S MCLK (Master Clock на ES8311)	I2S
`20`	GNSS PPS — импульс секунды (прерывание по обоим фронтам, `GPIO_INTR_ANYEDGE`)	GPIO INT
`23`	Подсветка дисплея (LEDC PWM)	LEDC
`26`	RS485 TX (MAX485 вход D)	UART3
`27`	RS485 RX (MAX485 выход R)	UART3
`37`	GNSS TX (данные от GNSS модуля)	UART1
`38`	GNSS RX (команды к GNSS модулю)	UART1
`39`	SD D0	SDMMC
`40`	SD D1	SDMMC
`41`	SD D2	SDMMC
`42`	SD D3	SDMMC
`43`	SD CLK	SDMMC
`44`	SD CMD	SDMMC
`48`	I2S DIN (аудио вход с микрофона)	I2S
`53`	Измерение напряжения батареи (ADC2 CH4, делитель 100 кОм / 140 кОм)	ADC
`54`	Сброс ESP32-C6 (Wi-Fi сопроцессор, active-high)	GPIO

Датчики I2C (внутренние)

Все внутренние датчики подключены к одной шине I2C (GPIO7/8, 400 кГц). Опрос каждые 2 секунды.

Датчик	Адрес	Измеряет	Единицы
SHT41	`0x44` или `0x45` (автоопределение)	Температура воздуха внутри, влажность	°C, %
BME280 (chip_id=0x60)	`0x76`	Атм. давление, температура, влажность	гПа, °C, %
BMP280 (chip_id=0x58)	`0x76`	Атм. давление, температура	гПа, °C
SCD41	`0x62`	Концентрация CO₂	ppm
SGP41	`0x59`	VOC-индекс, NOx-индекс	1–500
INA226	`0x40`	Напряжение шины, ток, мощность (батарея)	В, мА, мВт

Автоопределение датчика давления: устройство автоматически определяет наличие BMP280 или BME280 по chip_id при старте. Используется первый обнаруженный на адресе 0x76.

Датчики RS485 (внешние)

Внешние датчики подключаются через шину RS485 (Modbus RTU, 9600 бод, half-duplex). Используется MAX485 или аналог. Полярность шины: A(+) / B(−).

  Meteo P4               MAX485                 RS485 шина
  ──────────             ──────────             ──────────────
  GPIO26 TX ──────────── D (вход)
  GPIO27 RX ──────────── R (выход)               A (+) ────── SHT30 уличный (addr 0x01)
                         A ─────────────────────             ────── Анемометр   (addr 0x03)
                         B ─────────────────────
                         DE/RE ── аппаратное управление       B (−) ────── ...

Устройство	Modbus адрес	Опрос	Измеряет
SHT30 RS485 (уличный)	`0x01`	5 секунд	Температура и влажность снаружи
Анемометр	`0x03`	1 секунда	Скорость ветра (м/с), EMA-фильтрация α=0.35

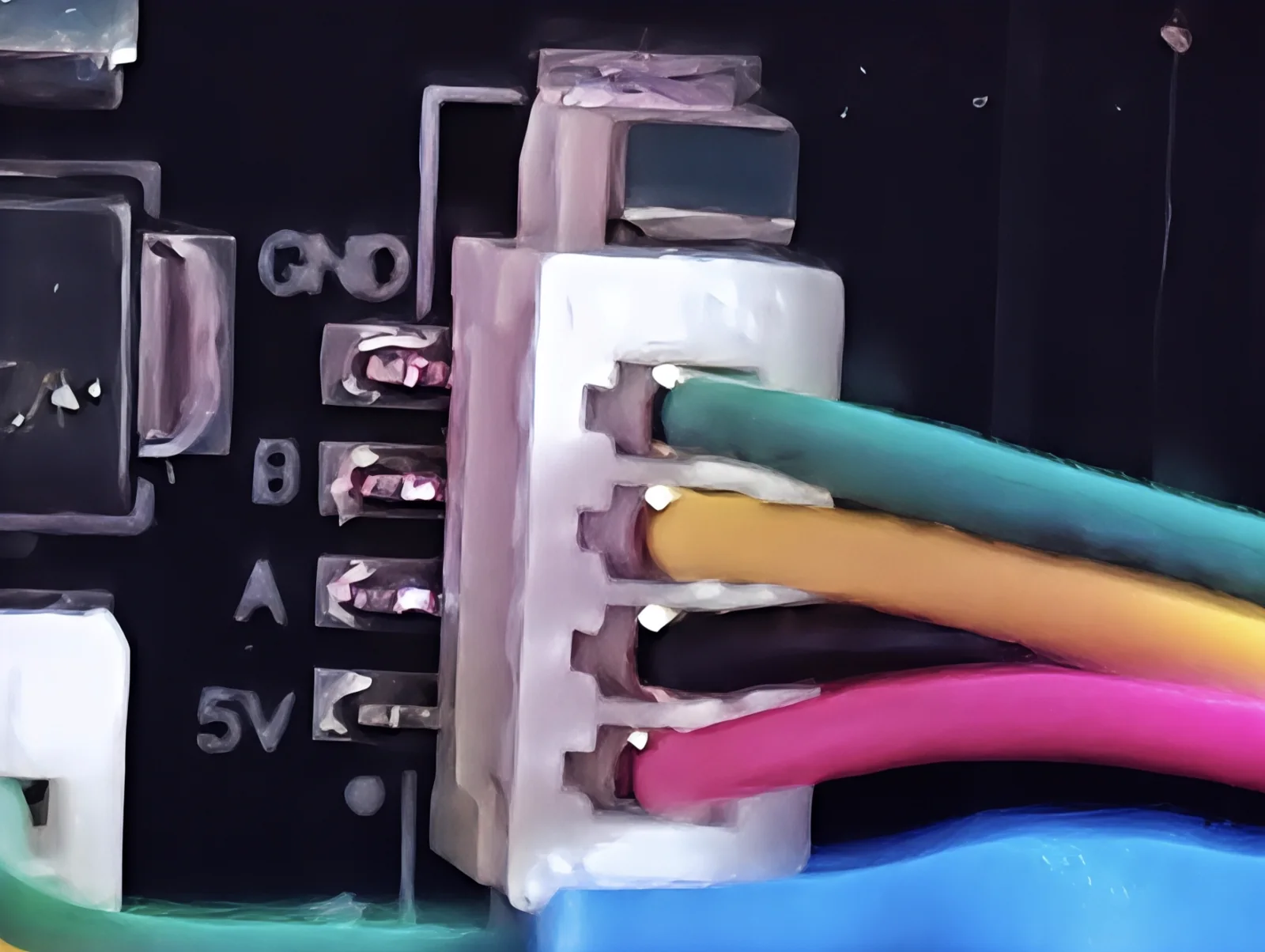

Распиновка разъёма RS485 (№11, MX 1.25 4P)

Контакт на плате	Цвет провода	Назначение
GND	■ Зелёный	Земля (общий)
B	■ Жёлтый	RS485 B (−)
A	■ Чёрный	RS485 A (+)
5V	■ Розовый	Питание датчика 5В

Длина кабеля RS485: в комплекте кабель 5 м. Максимально допустимая длина при скорости 9600 бод — до 100 м. При длине более 50 м рекомендуется добавить терминирующий резистор 120 Ом между A и B на дальнем конце шины.

Уличный датчик T°/RH% SHT30 (RS485, Modbus addr 0x01)

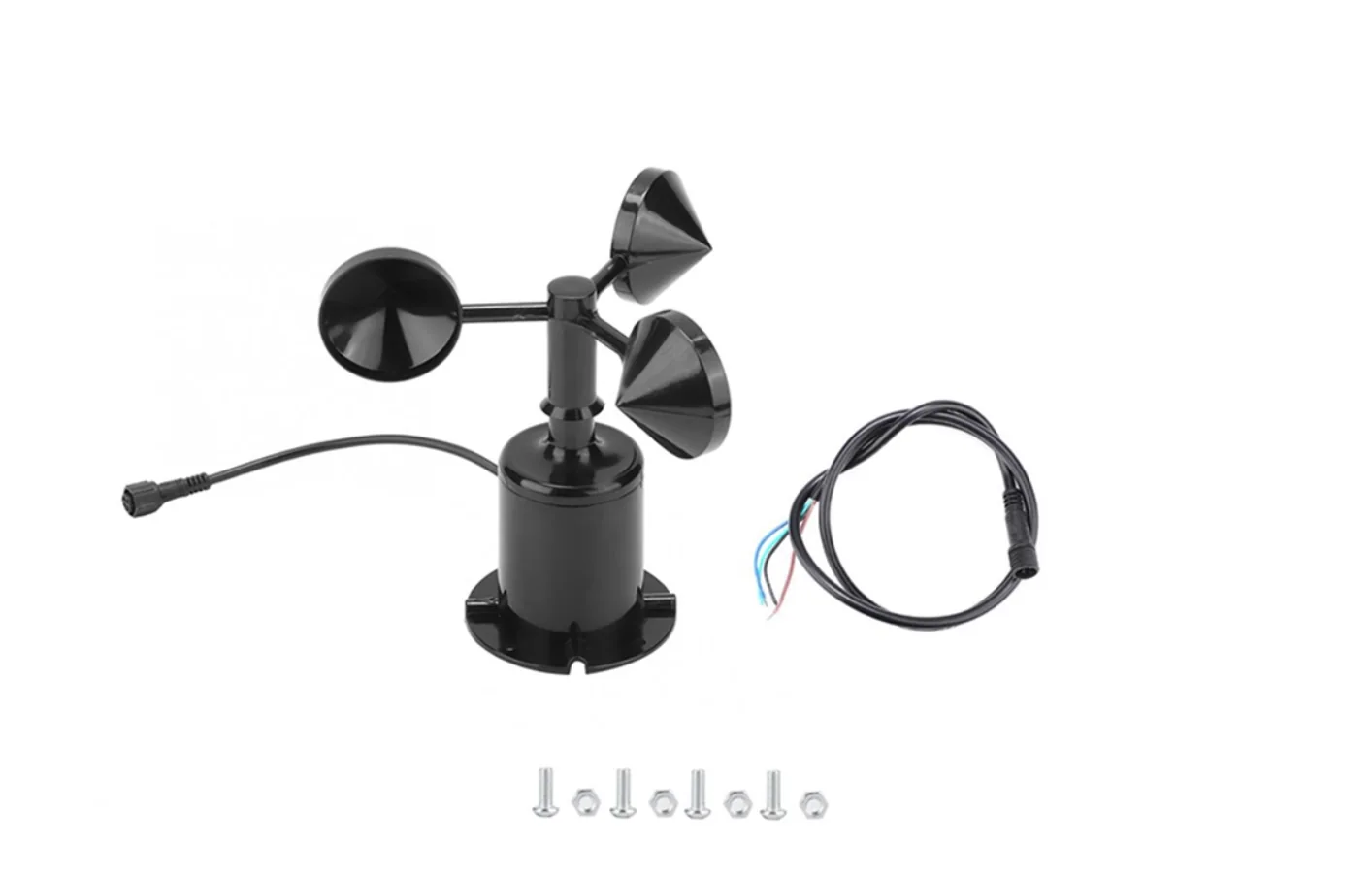

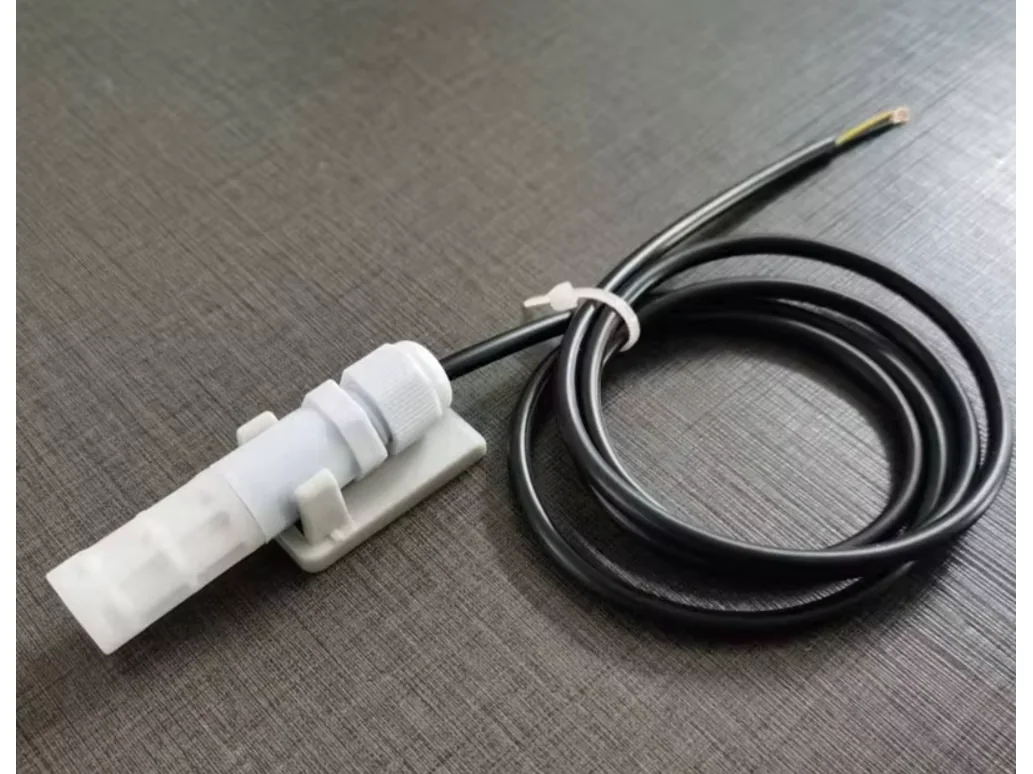

Анемометр 3-чашечный (RS485, Modbus addr 0x03)

Питание и батарея

Измерение батареи

Напряжение батареи измеряется через резистивный делитель на GPIO53 (ADC2, канал 4). Данные отображаются в плитке Батарея на экране Настроек.

Параметр INA226	Значение
Шунтовый резистор	0.100 Ом
LSB тока	0.1 мА
Порог окончания заряда	Ток ≤ 20 мА И напряжение ≥ 4.10 В

Питание дисплея: MIPI DPHY питается от внутреннего LDO VO3 (2500 мВ). Не подавайте питание на MIPI-разъём извне.

Переключение экранов осуществляется свайпами (горизонтальный жест) и тапами по элементам управления. Анимация перехода: 220 мс.

Карта переходов (свайпы)

Текущий экран	Свайп влево →	Свайп вправо ←
Главный	Детали (Датчики)	GNSS
Детали (Датчики)	Плеер	Главный
GNSS	Главный	—
Графики	—	Детали (Датчики)

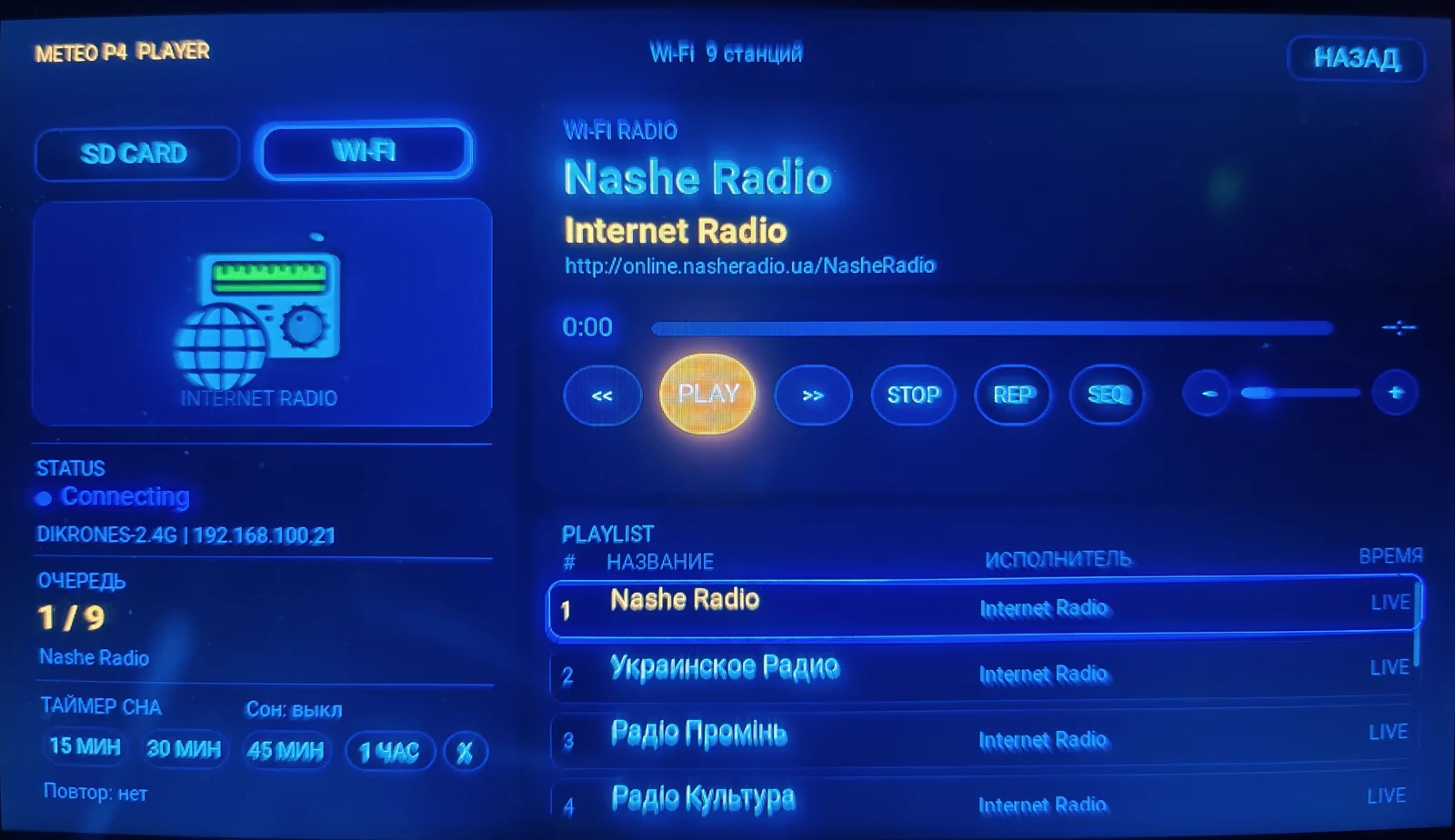

Плеер	—	Детали (Датчики)

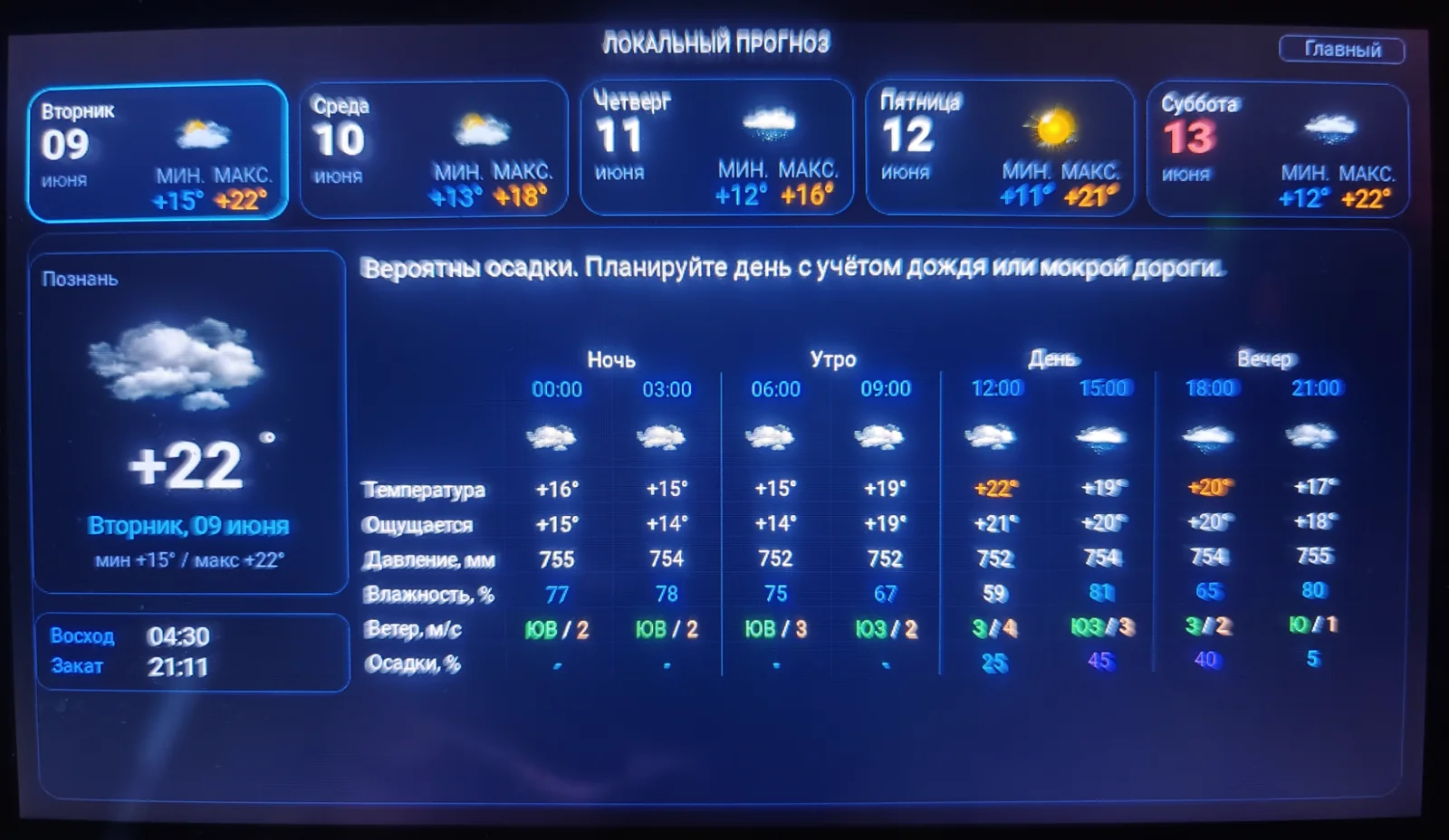

Локальный прогноз	—	Настройки
Часовой прогноз (5 дней)	—	Главный
Сценарии / Будильник	—	Главный
Wi-Fi (сети)	—	Главный
Wi-Fi (ввод пароля)	—	Wi-Fi (сети)
Настройки	—	Главный

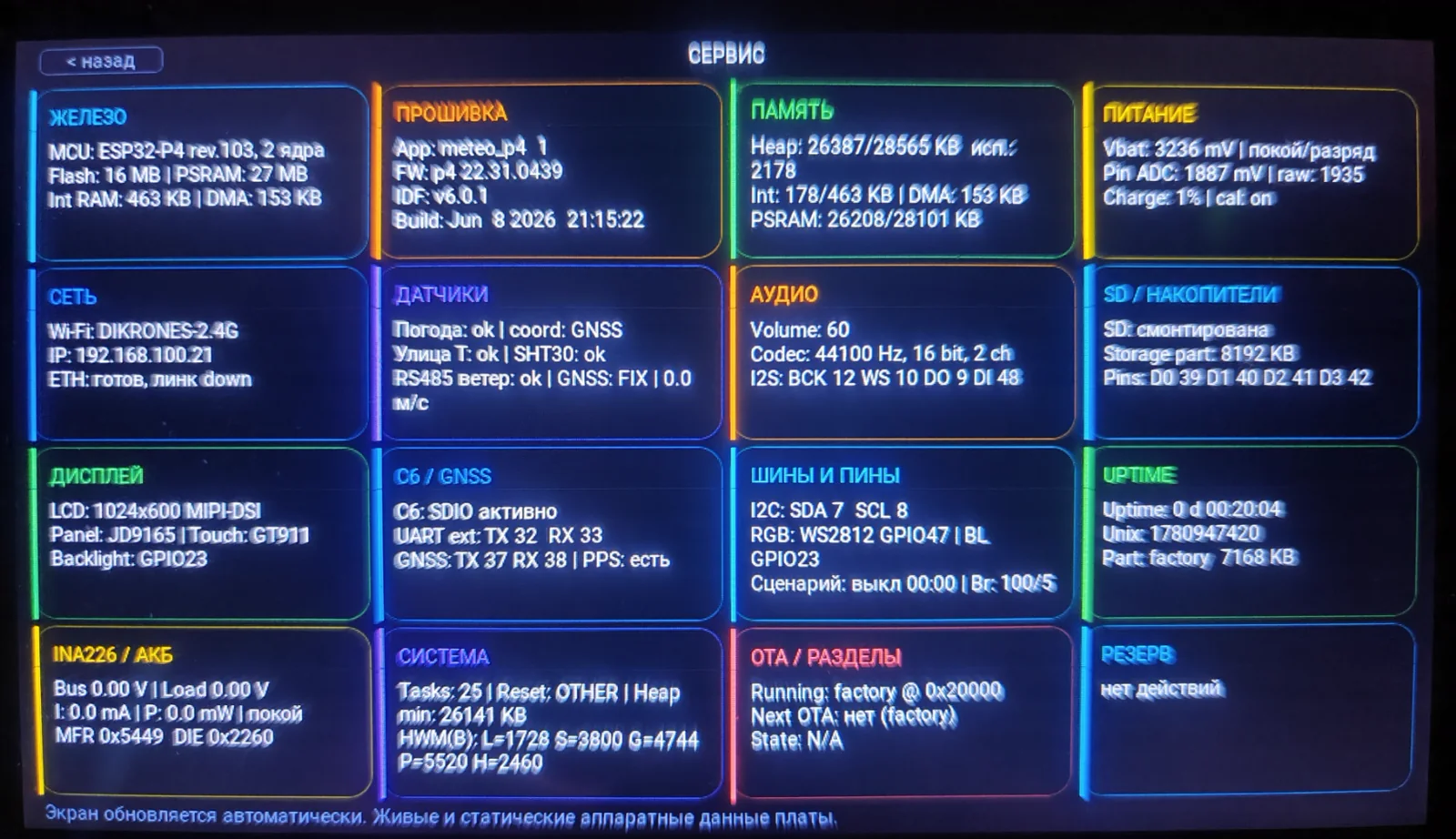

Сервис	—	Настройки
Диагностика	—	Настройки
О системе	—	Настройки
LED-индикация	—	Настройки
Сервер (MQTT)	—	Настройки

Переходы по нажатию

Иконка ⚙ (шестерёнка) в шапке Главного → Настройки

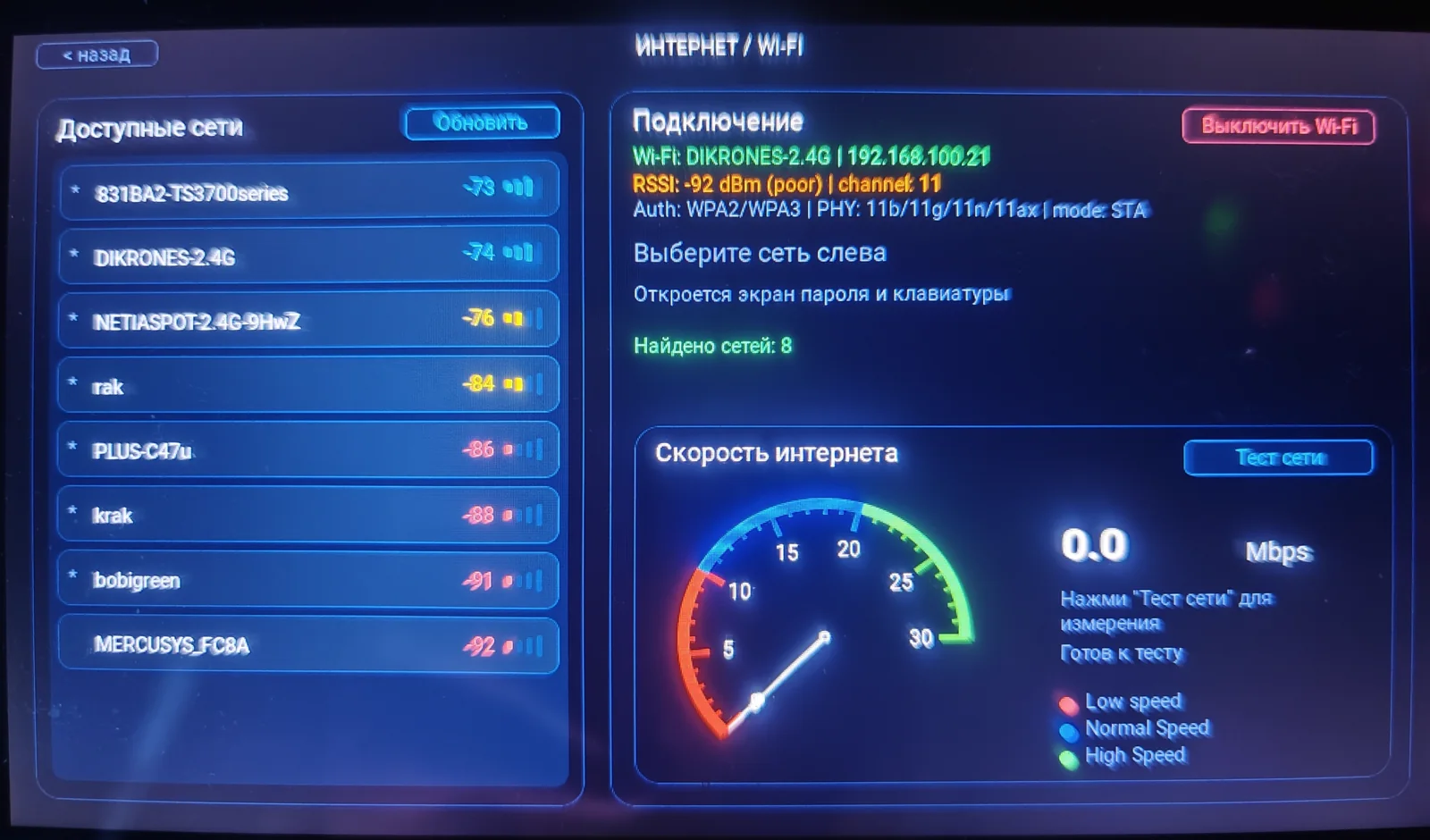

Чип Wi-Fi в шапке Главного → Wi-Fi экран

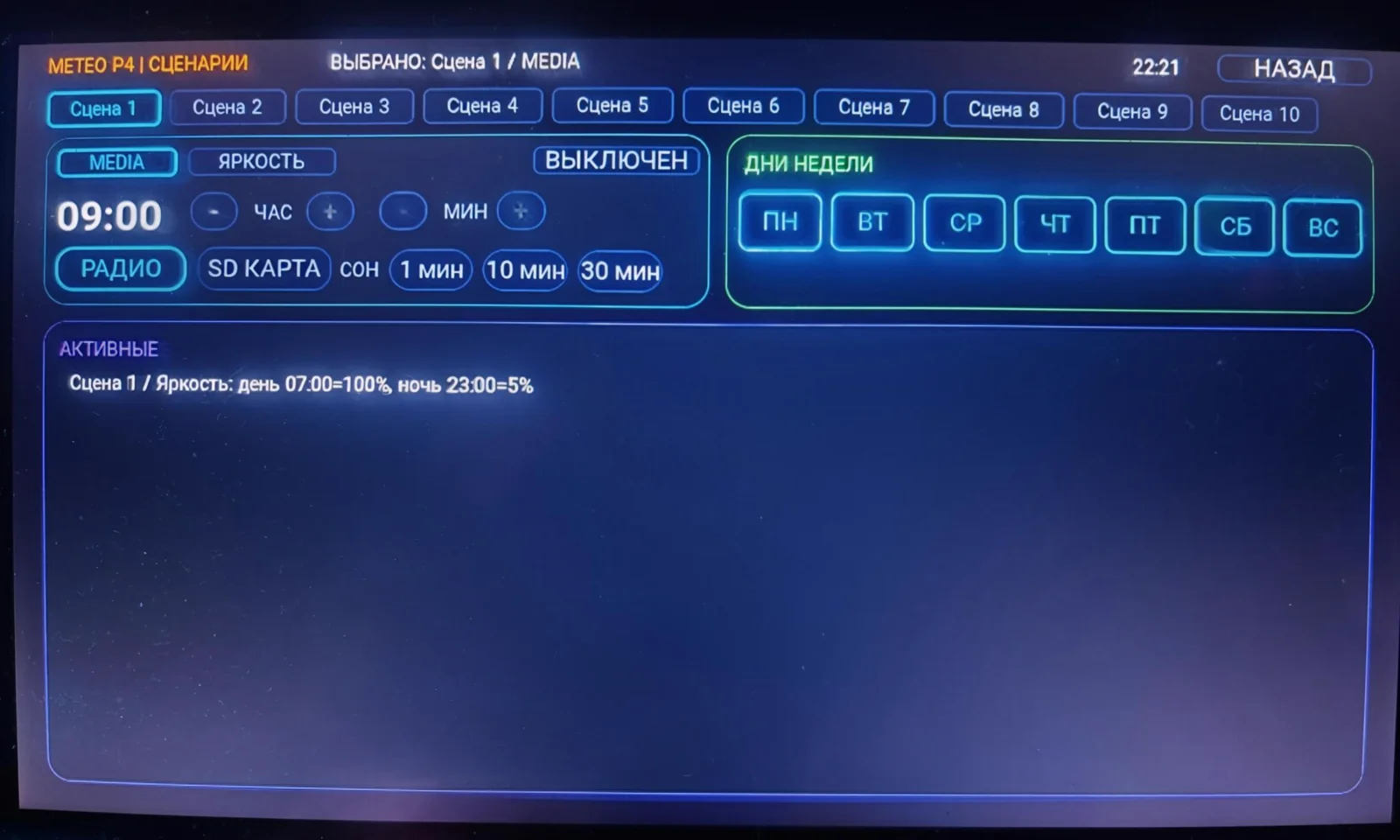

Чип «СЦЕНАРИЙ» в шапке Главного → Сценарии
Кнопка ▶ в блоке «ПРОГНОЗ НА 5 ДНЕЙ» Главного → Часовой прогноз (5 дней)
Строка дня прогноза → выбранный день в Часовом прогнозе
Кнопки «ВОЗДУХ» / «ВЛАЖН.» на экране Датчики → Графики (соотв. страница)

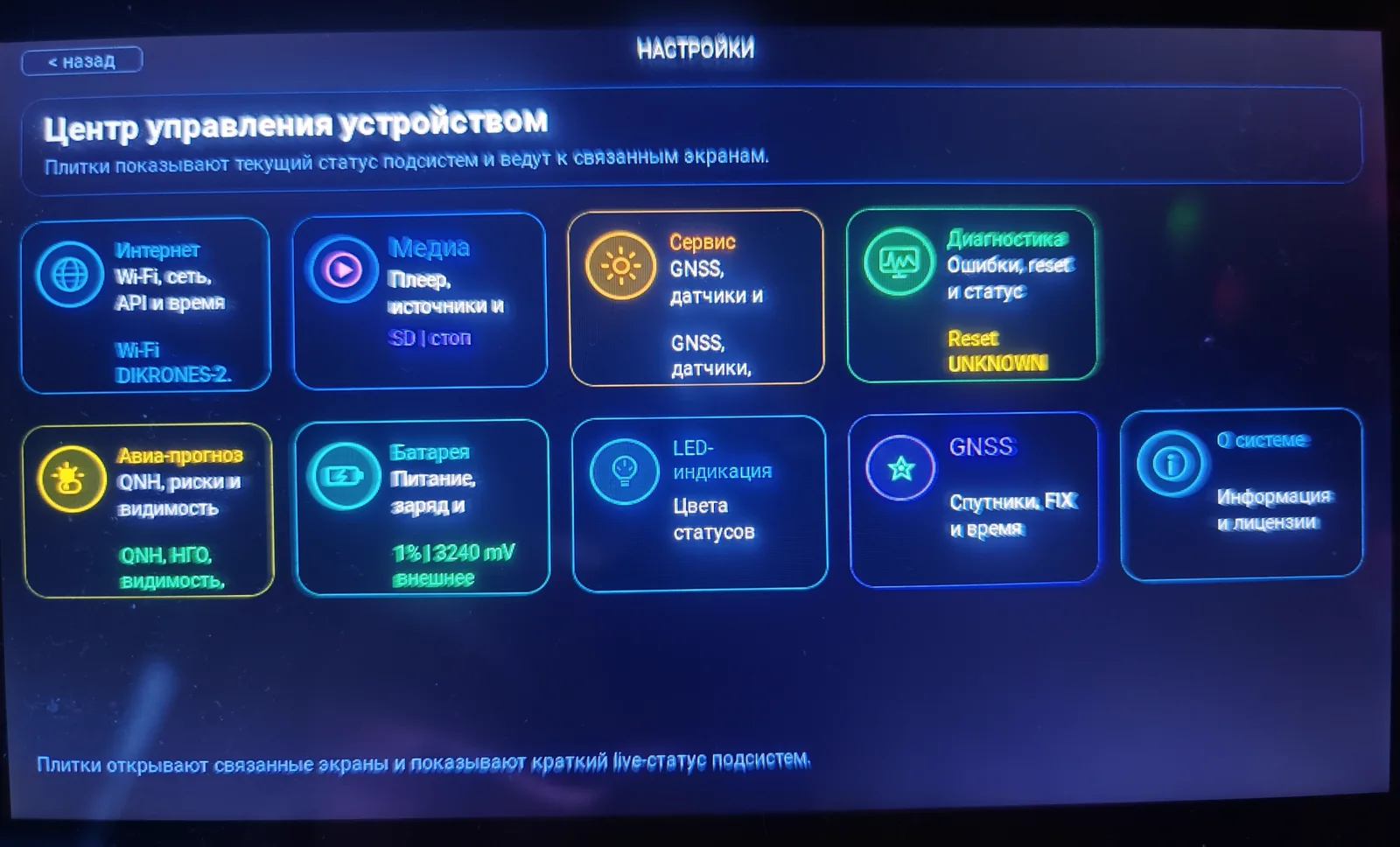

Плитки Центра управления → связанные подэкраны (см. раздел Настройки)

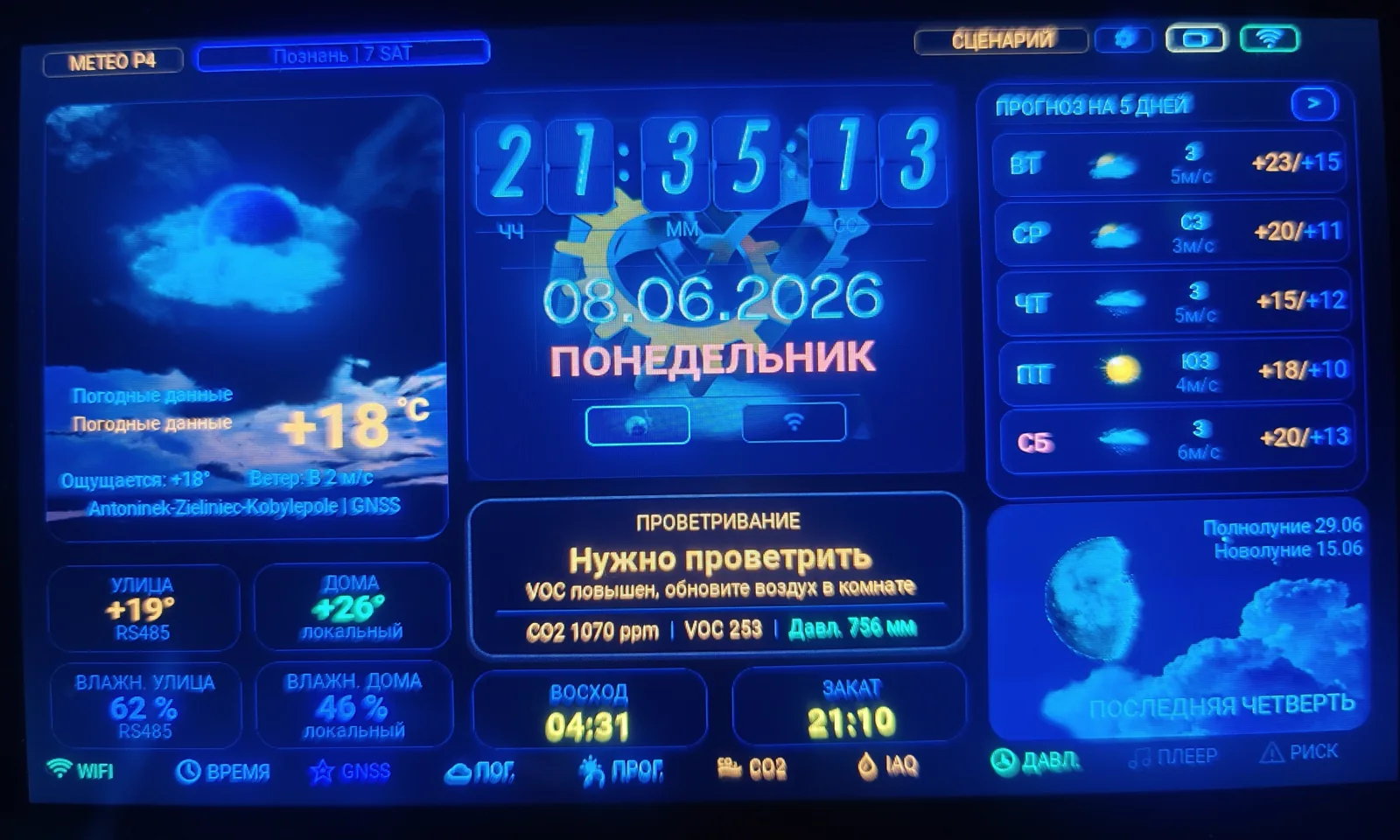

Главный экран

Верхняя строка (шапка)

METEO P4 — название устройства (оранжевый чип, левый край)
Чип города + спутников: GNSS N или название города из геокодинга
Чип СЦЕНАРИЙ — кликабельный, открывает экран Сценариев
Чип ⚙ (LV_SYMBOL_SETTINGS) — открывает Настройки
Чип батареи (иконка уровня) — статус только, без перехода
Чип Wi-Fi (иконка) — открывает Wi-Fi экран

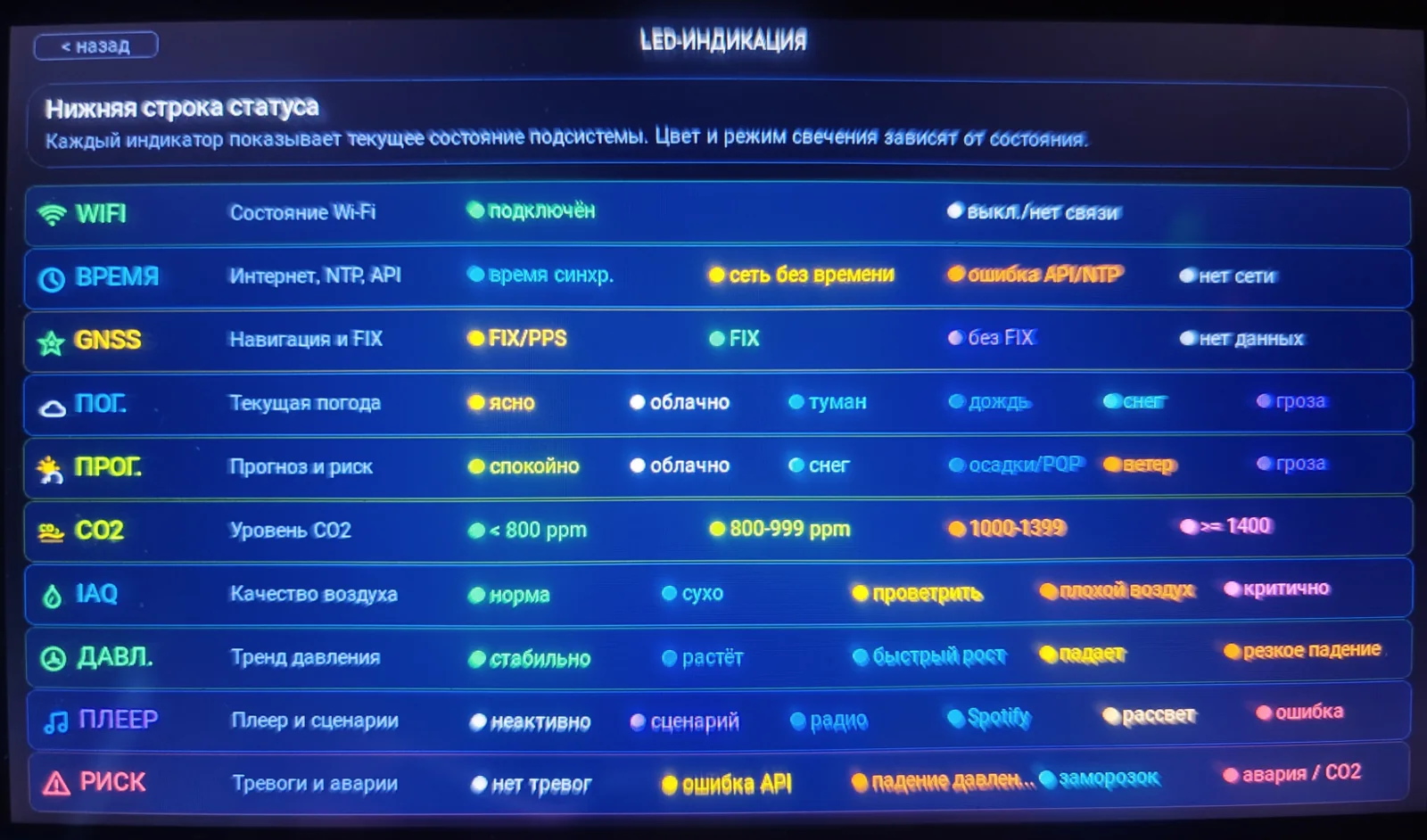

Нижняя строка индикаторов (10 шт.): WIFI · ВРЕМЯ · GNSS · ПОГ. · ПРОГ. · CO2 · IAQ · ДАВЛ. · ПЛЕЕР · РИСК

Левая колонка — погода и датчики

Иконка погоды + «Погодные данные»
Температура снаружи (крупно, °C)
Ощущается + скорость ветра
Город + источник (GNSS)
УЛИЦА T° (RS485) / ДОМА T° (локальный)
ВЛАЖН. УЛИЦА % (RS485) / ВЛАЖН. ДОМА % (локальный)

Центр — часы и проветривание

Время ЧЧ:ММ:СС (сплит-флап стиль, крупные цифры)
Дата: ДД.ММ.ГГГГ
День недели
Иконки синхронизации: 🏠 GNSS / 📶 NTP
Карточка ПРОВЕТРИВАНИЕ: статус + метрики CO₂/VOC/Давл.
ВОСХОД / ЗАКАТ (время)

Правая колонка — прогноз и луна

Заголовок ПРОГНОЗ НА 5 ДНЕЙ + кнопка ▶
5 строк: день нед. + иконка + направление и скорость ветра + МАКС/МИН °C
Фаза луны (иконка + название фазы)
Даты: Полнолуние / Новолуние

Прогноз на 5 дней

В нижней части экрана — 5 строк с прогнозом. Каждая строка содержит:

День недели
Иконка погоды
Температура дневная / ночная
Направление и скорость ветра

Нажатие на строку открывает Прогноз на несколько дней с детализацией.

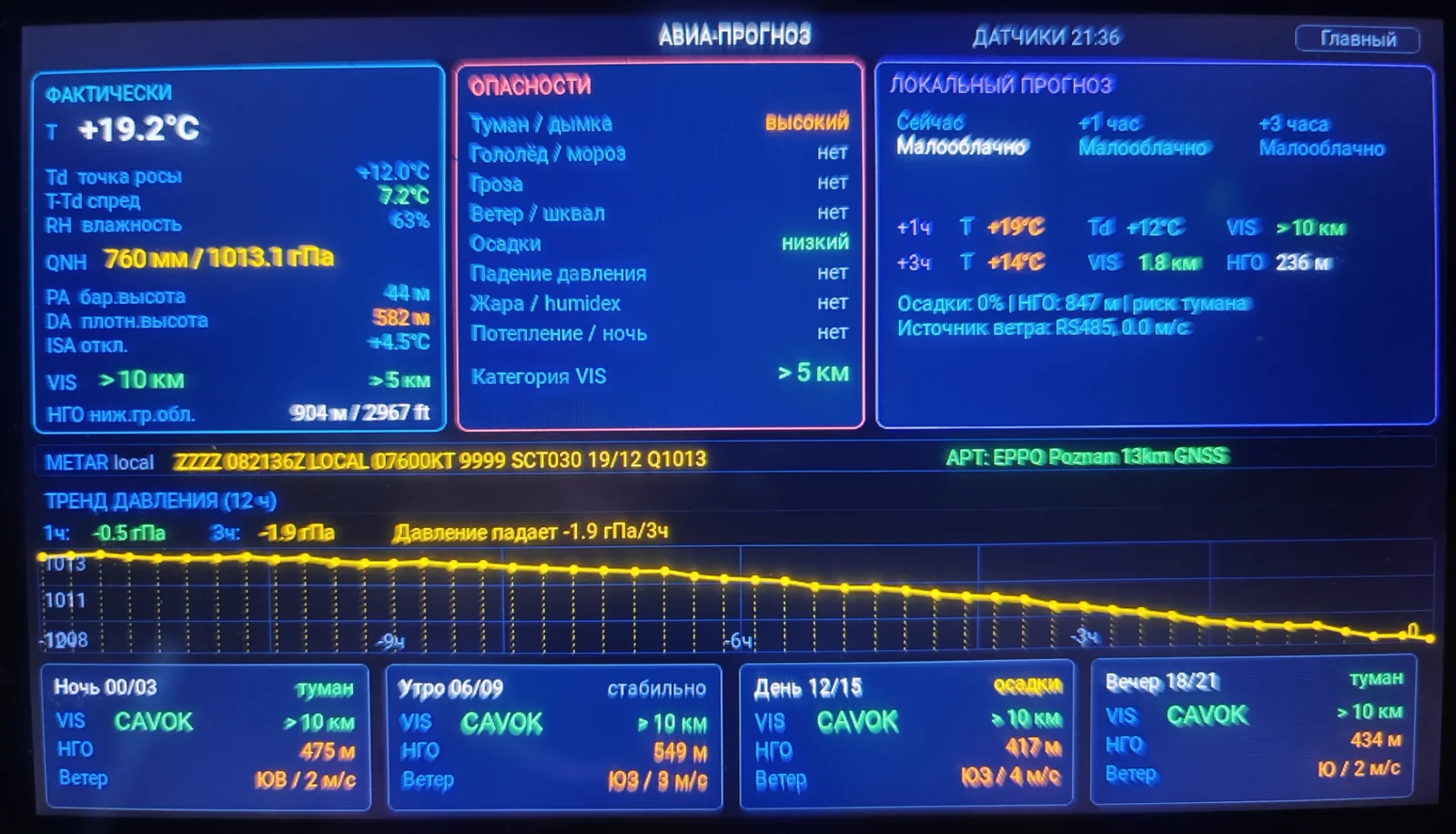

Кнопка «Авиа-прогноз» открывает авиационный экран.

Давление и тренд

Давление отображается в мм рт. ст. Тренды:

Текст	Порог
Быстро растёт	+3 гПа за 3 часа
Растёт	+0.5 гПа за 3 часа
Стабильно	в пределах ±0.5 гПа
Падает	−0.5 гПа за 3 часа
Быстро падает	−3 гПа за 3 часа

Карточка вентиляции

На основании CO₂, VOC, влажности устройство выдаёт рекомендацию по вентиляции помещения.

Фаза луны

Отображается текущая фаза, дата ближайшего полнолуния и новолуния, а также восход и закат солнца.

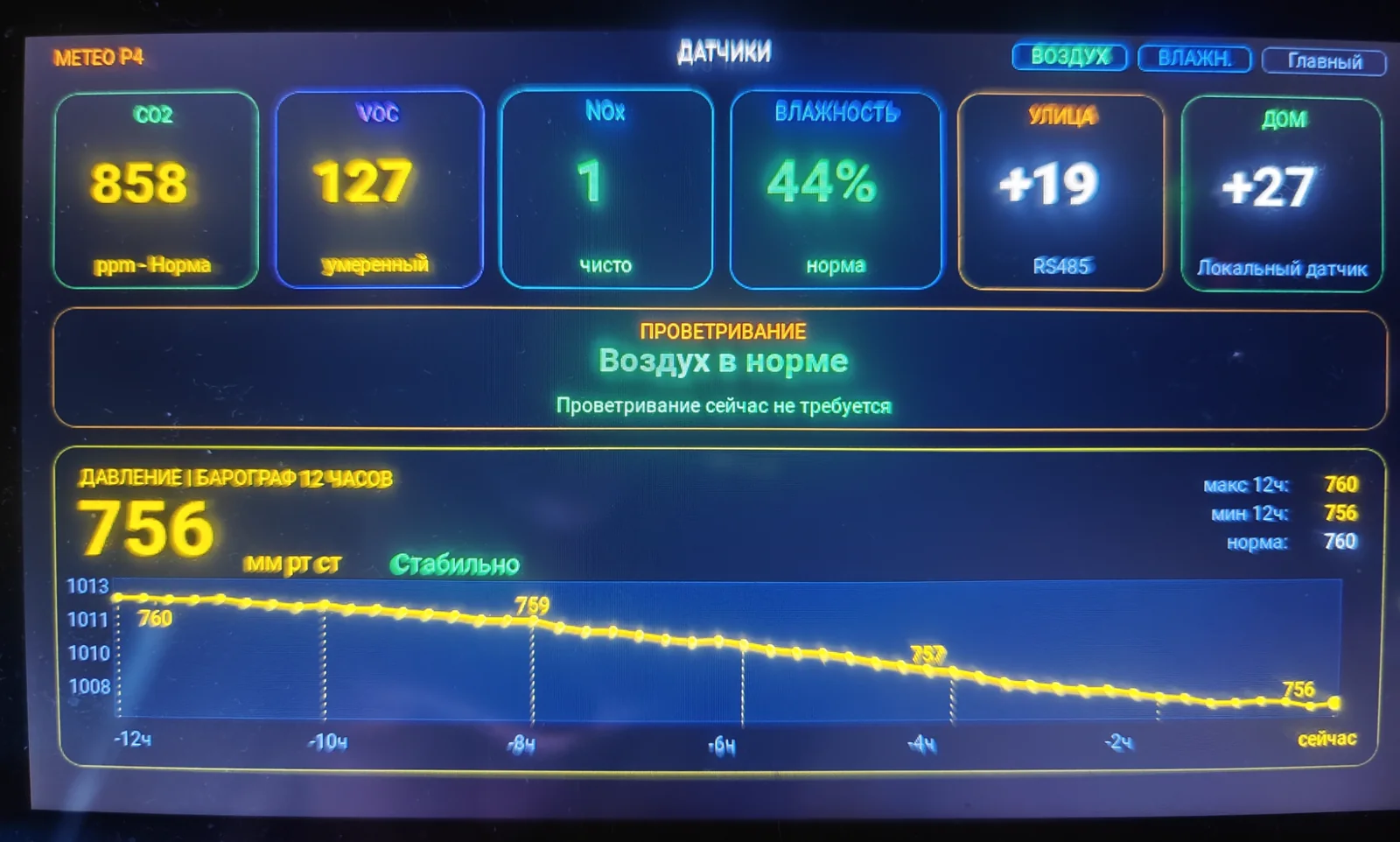

Детальные данные (Датчики)

Доступ: свайп влево с Главного экрана. Заголовок: ДАТЧИКИ. Кнопки в правом верхнем углу: ВОЗДУХ / ВЛАЖН. / Главный.

Верхний ряд — плитки датчиков

Плитка	Источник	Единица	Оценка качества
CO₂	SCD41	ppm	Норма / Повышен / Высокий / Критично
VOC	SGP41	индекс 1–500	норма / умеренный / высокий
NOx	SGP41	индекс 1–500	чисто / повышен
ВЛАЖНОСТЬ	SHT41 / BME280	%	норма / сухо / влажно
УЛИЦА	RS485 SHT30	°C	источник: RS485
ДОМ	SHT41 / BME280	°C	источник: Локальный датчик

Карточка ПРОВЕТРИВАНИЕ

Комплексная рекомендация на основе CO₂, VOC, влажности и уличной температуры — гистерезисная, 6 уровней (по убыванию приоритета):

Уровень	Заголовок	Триггер	Цвет
1	Проветрить сейчас	CO₂ критический (≥ 1400 ppm с гистерезисом до 1350)	Розовый
2	Нужно проветрить	VOC-индекс высокий	Оранжевый
3	Желательно проветрить	CO₂ warn (≥ 1000 ppm)	Оранжевый
4	Снизить влажность	Влажность в помещении выше порога	Оранжевый / Циан
5	Пока не нужно	Сухой воздух в помещении	Циан
6	Воздух в норме	Все параметры в норме	Зелёный

Под заголовком — текстовая подсказка с конкретной рекомендацией по длительности проветривания (учитывает уличную температуру: коротко при морозе/жаре, дольше в норме).

Плитка ШУМ (под основным рядом)

Узкая горизонтальная полоса с заголовком ШУМ, шкалой (0–100) и значением дБ-индекса. Данные с микрофона ES8311 через компонент noise_meter.

Барограф (ДАВЛЕНИЕ | БАРОГРАФ 12 ЧАСОВ)

Крупное текущее давление в мм рт. ст. + тренд текстом («тенденция давления» / «Стабильно» / «Растёт» / «Падает» и т.д., см. таблицу трендов на Главном).
График: точки за 12 часов с отметками времени (−12ч / −10ч / −8ч / −6ч / −4ч / −2ч / сейчас). Справа: макс 12ч:, мин 12ч:, норма: (значение по умолчанию «750»).

Кнопки перехода

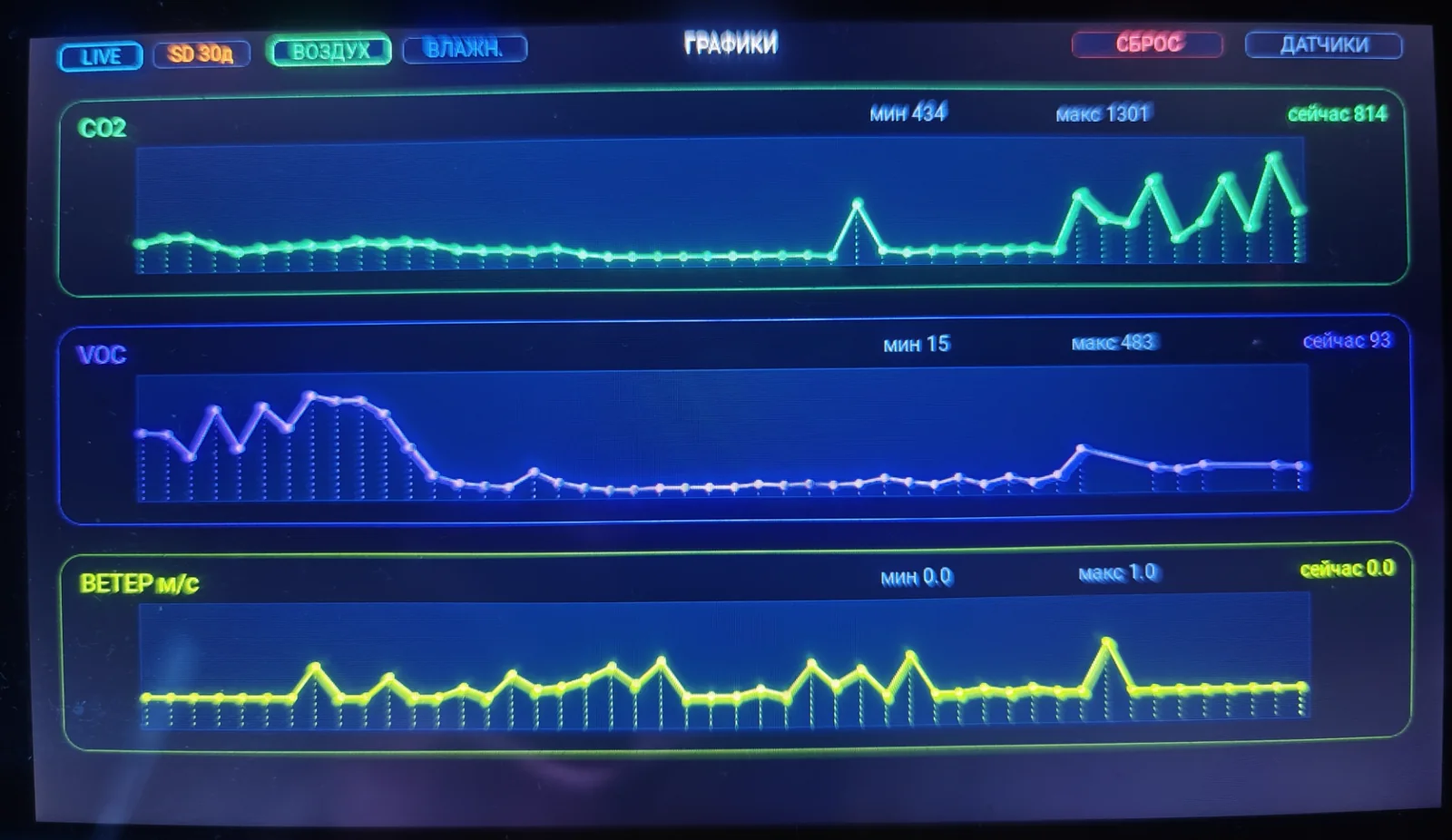

ВОЗДУХ → Экран графиков, страница «Воздух» (CO₂ / VOC / Ветер)
ВЛАЖН. → Экран графиков, страница «Влажность»
Главный → Главный экран

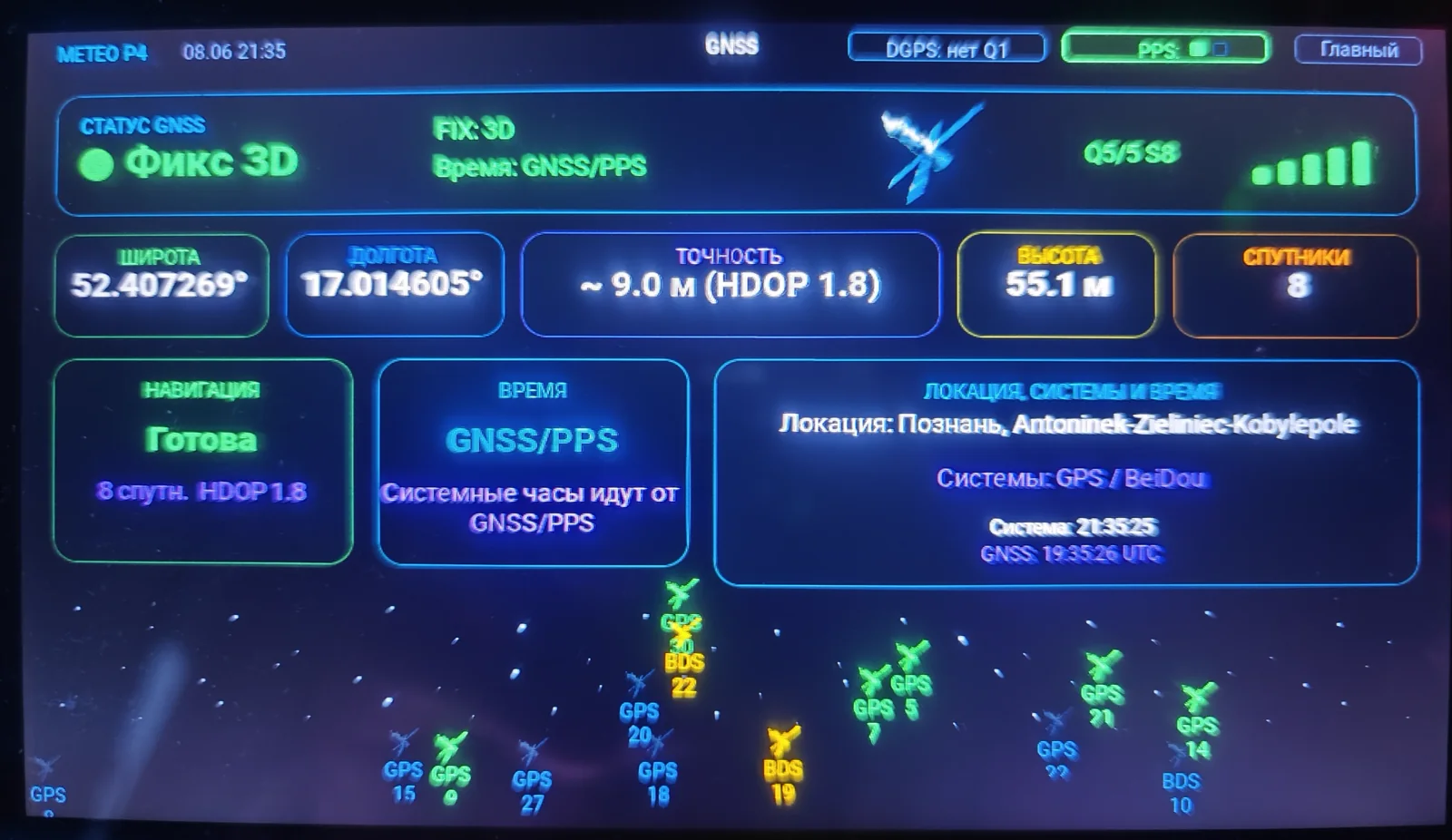

Экран GNSS

Доступ: свайп вправо с Главного экрана. Шапка экрана: чип METEO P4 (циан), затем сегмент даты/времени --.-- --:--, в центре — заголовок GNSS, далее чип DGPS: нет/готов, чип PPS: с двумя LED-сегментами (мигают каждую секунду), кнопка «Главный».

Верхняя полоса — СТАТУС GNSS

Цветная точка фикса (красная → жёлтая → зелёная) + крупная надпись «Нет фикса» / «ФИКС 2D» / «ФИКС 3D» / «ФИКС DGPS»
FIX: -- — числовой тип фикса (NMEA)
Время: ожидание / GNSS/PPS / NTP / нет
Иконка спутника (gnss_sync_sat_icon) + 5-сегментная шкала качества сигнала
Q -- — качество приёма

Плитки координат

Плитка	Содержимое
ШИРОТА	XX.XXXXXX° (десятичные градусы)
ДОЛГОТА	XX.XXXXXX°
ТОЧНОСТЬ	~ X.X м (HDOP X.X)
ВЫСОТА	XX.X м (над уровнем моря)
СПУТНИКИ	N (количество в фиксе)

Нижние три блока

ВРЕМЯ

Источник: GNSS/PPS / NTP / нет
«Системные часы идут от GNSS/PPS»

ЛОКАЦИЯ, СИСТЕМЫ И ВРЕМЯ

Локация: город (из геокодирования)
Системы: GPS / BeiDou / GLONASS / Galileo
Системное время + GNSS UTC

Шкала HDOP (отображается на экране GNSS)

HDOP	Оценка	Цвет
< 1.0	Отличное	Зелёный
< 2.0	Хорошее	Голубой
< 5.0	Удовлетворительное	Жёлтый
≥ 5.0	Плохое	Красный

Локальный прогноз

Доступ: плитка «Локальный прогноз» в Центре управления (Настройки). Реальный заголовок экрана: ЛОКАЛЬНЫЙ ПРОГНОЗ.

Все расчёты основаны на локальных датчиках. В шапке справа — метка времени последнего расчёта ДАТЧИКИ --:--. Возврат — свайп вправо (на Настройки).

Карточка A — ТЕКУЩИЕ / ОЦЕНКА

Подпись в UI	Описание
T	Температура воздуха (°C)
Td точка росы	Точка росы (°C) — температура начала конденсации
T-Td спред	Разница T − Td: чем меньше, тем выше вероятность тумана/облачности
RH влажность	Относительная влажность (%)
P0~	Давление, приведённое к уровню моря (мм рт. ст.) — аналог QNH
Баро-высота~	Барометрическая высота (м) — аналог PA
Плотн. высота~	Плотностная высота (м) — аналог DA
T - стандарт~	Отклонение от стандартной атмосферы ISA (°C)
Видимость~	Горизонтальная видимость (м или км)
База облаков~	Нижняя граница облаков (м AGL) — аналог НГО

Карточка B — ОПАСНОСТИ

Каждый вид опасности оценивается цветом:

Уровень	Цвет	Значение
NONE	Серый	Опасности нет
LOW	Зелёный	Низкий риск
MODERATE	Жёлтый	Умеренный риск
HIGH	Оранжевый	Высокий риск
SEVERE	Красный	Опасные условия

Оцениваемые в коде явления (8 строк): Туман / дымка, Гололёд / мороз, Гроза, Ветер / шквал, Осадки, Падение давления, Жара / humidex, Потепление / ночь. Под ними — отдельная строка Диапазон видимости~.

Карточка C — ЛОКАЛЬНЫЙ ПРОГНОЗ

Три горизонта: Сейчас / +1 час / +3 часа. Под колонками — компактные строки с числовыми значениями: для +1ч — T / Td / Вид., для +3ч — T / Вид. / Обл.

Карточка D — МОДЕЛЬ

Узкая полоса в нижней части: метка МОДЕЛЬ, сводный текст модели (например HH:MM | ожидание данных) и справа метка Точка: локально или географический ориентир.

Полноценного синтетического METAR и базы аэропортов в текущей сборке нет — раздел упрощён до «Точка: локально».

Карточка E — ТРЕНД ДАВЛЕНИЯ (12 ч)

Заголовок ТРЕНД ДАВЛЕНИЯ (12 ч). Числовые дельты: 1ч: -- гПа, 3ч: -- гПа. Текстовая интерпретация Ожидание… / тренд. Барограф за 12 часов с точкой каждые ~15 минут.

«Окон по периодам суток» (Ночь / Утро / День / Вечер с категорией, видимостью, НГО, ветром, риском) в текущей сборке нет.

Часовой прогноз (5 дней)

Доступ: нажатие кнопки ▶ в блоке «ПРОГНОЗ НА 5 ДНЕЙ» Главного экрана или клик по строке дня. Реальный заголовок экрана: ЧАСОВОЙ ПРОГНОЗ. Кнопка «Главный» в правом верхнем углу — возврат.

Верхний ряд — выбор дня

5 плиток с днями недели и датами. Активный день подсвечен синей рамкой. Каждая плитка: день недели, число, месяц, МИН/МАКС температура.

Нижняя панель — детали выбранного дня

Левый блок — сводка дня

Город (из GNSS геопозиции)
Иконка погоды
Максимальная температура (крупно)
День недели и дата
МИН / МАКС температура
Восход и Закат солнца
Краткое описание дня (текст)

Правый блок — почасовая таблица

8 колонок: 00:00 / 03:00 / 06:00 / 09:00 / 12:00 / 15:00 / 18:00 / 21:00

Строки таблицы:

Иконки погодных явлений по часам
Температура (°C)
Ощущается (°C)
Давление (мм рт. ст.)
Влажность (%)
Ветер (направление / м/с)
Осадки (%)

Графики

Доступ: кнопки «Графики воздуха» или «Графики влажности» на экране Деталей.

Кнопки-фильтры (верхняя панель)

LIVE (циан) — данные в реальном времени
SD 30д (оранжевый) — история с SD-карты за 30 дней (архив history_logger)
ВОЗДУХ (зелёный) — страница CO₂, VOC, ВЕТЕР м/с
ВЛАЖН. (синий) — страница влажности
СБРОС (красная) — сброс накопленных данных (вызывает диалог подтверждения «Сброс логов» с кнопками ДА / ОТМЕНА)
ДАТЧИКИ (back) — возврат на экран Датчики

Графики (вкладка ВОЗДУХ)

График	Цвет	Показывает	Над графиком
CO₂	Зелёный	Концентрация CO₂ (ppm)	мин / макс / сейчас
VOC	Фиолетовый	VOC-индекс (1–500)	мин / макс / сейчас
ВЕТЕР м/с	Жёлтый	Скорость ветра (RS485 анемометр)	мин / макс / сейчас

Каждый график: линия с точками на отсчётах, вертикальные пунктирные тени, автомасштаб по оси Y. Данные хранятся в LP-SRAM (переживает перезагрузку), резервная копия — в SPIFFS и на SD-карте.

Медиаплеер

Доступ: свайп влево с экрана Датчики, или Настройки → плитка «Медиа».

Заголовок шапки: METEO P4 PLAYER (с двойным пробелом). Справа кнопка НАЗАД. Два режима источника — переключаются кнопками в верхней части левой панели.

Левая панель — статус

Кнопки источника: SD CARD / WI-FI (активная подсвечена)
«Art box» с иконкой источника (SD-карта или радио) и анимированные точки-частицы
Заголовок STATUS + цветной dot + значение: Stopped / Playing / Paused / Connecting / Loading / Error / Backend offline
Строка Wi-Fi: Wi-Fi offline или SSID/IP
Заголовок ОЧЕРЕДЬ + крупное -- / -- (текущий трек / всего)
Подзаголовок названия трека/папки (DOT-обрезка)

Таймер сна (ТАЙМЕР СНА)

Кнопки: 15 МИН, 30 МИН, 45 МИН, 1 ЧАС, X (отмена; ASCII-латинская X, не Unicode-крест)
Строка «Сон: выкл» → «Сон: MM:SS» (минуты:секунды обратного отсчёта)
Повтор: нет / трек / папка

Режим WI-FI RADIO

В заголовке показывается количество станций: «Wi-Fi N станций». Правая панель:

Тип: WI-FI RADIO
Название станции (крупно) и жанр (Internet Radio)
URL потока
Прогресс-бар буферизации

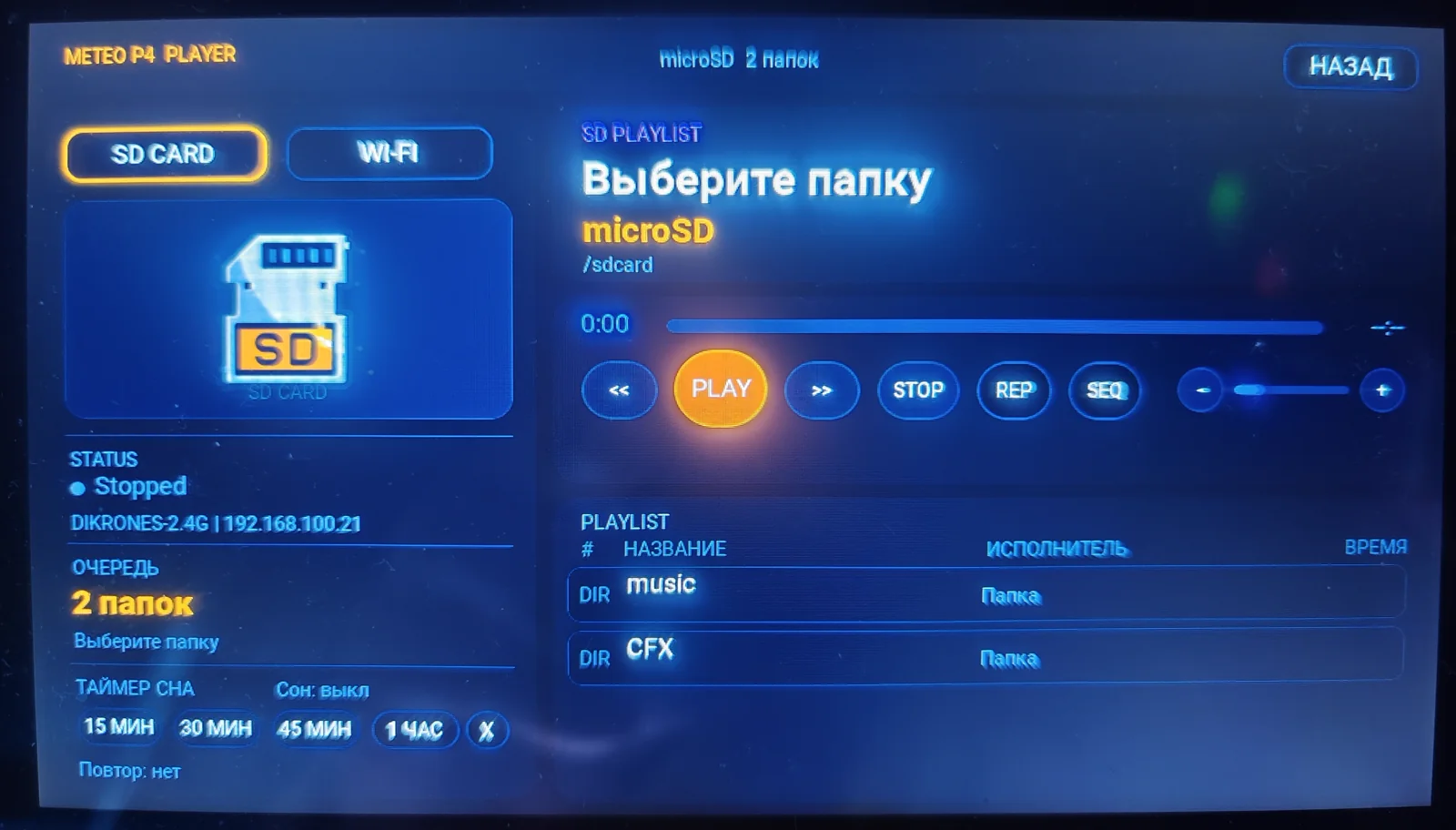

Режим SD CARD

В шапке центрального лейбла (динамическая мета) — счётчик папок. Правая панель содержит карточку Meta:

Цветной лейбл типа источника: SD PLAYLIST
Крупный заголовок трека (с DOT-обрезкой), сабтайтл исполнителя, лейбл альбома
Прогресс-бар воспроизведения (слева — текущее время 0:00, справа — общее 0:00) с анимированным бликом
Карточка плейлиста с заголовками колонок: # / НАЗВАНИЕ / ИСПОЛНИТЕЛЬ / ВРЕМЯ и прокручиваемым списком треков

Кнопки управления (общие для обоих режимов)

Кнопка	Действие
<<	Предыдущий трек / станция
PLAY	Воспроизведение / пауза (большая оранжевая круглая кнопка)
>>	Следующий трек / станция
STOP	Остановить воспроизведение
REP	Повтор (нет / трек / папка)
MIX	Режим последовательности (по порядку / случайно)
- / +	Громкость (ASCII-минус/плюс) — слайдер от 0 до 100
НАЗАД	Вернуться на предыдущий экран

Сценарии / Будильник

Доступ: чип СЦЕНАРИЙ в шапке Главного экрана. Заголовок шапки: METEO P4 | СЦЕНАРИИ, в центре имя текущего сценария, справа часы --:-- и кнопка НАЗАД.

Структура экрана

Вкладки сценариев под шапкой: Сцена 1 … Сцена 4 (MAX_SCENARIOS=4).
Левая карточка-редактор с двумя суб-вкладками: MEDIA и ЯРКОСТЬ, плюс справа кнопка ВКЛ / ВЫКЛ для активации сценария.
Правая карточка ДНИ НЕДЕЛИ: 7 переключаемых кнопок ПН ВТ СР ЧТ ПТ СБ ВС.
Нижняя широкая карточка АКТИВНЫЕ — список активных сценариев (или текст «Нет активных»).

Панель MEDIA

Крупная индикация времени, кнопки -/+ с подписями ЧАС и МИН
Кнопки источника аудио: РАДИО / SD КАРТА
Подпись СОН и три кнопки таймера сна: 1 мин, 10 мин, 30 мин

Панель ЯРКОСТЬ

Профиль ДЕНЬ (жёлтый): время начала + процент яркости (по умолчанию 100%)
Профиль НОЧЬ (синий): время начала + процент яркости (по умолчанию 25%)

Центр управления (Настройки)

Доступ: чип ⚙ в шапке Главного экрана или свайп влево с любого подэкрана настроек. Топбар: НАСТРОЙКИ.

Hero-блок: заголовок «Центр управления устройством»
Подсказка: «Плитки показывают текущий статус подсистем и ведут к связанным экранам.»

Плитки первого ряда (5 шт.)

Плитка	Цвет	Подпись	Открывает
Интернет	Циан	«Wi-Fi, сеть, API и время»	Wi-Fi экран
Медиа	Синий	«Плеер, источники и воспроизведение»	Плеер
Сервис	Оранжевый	«GNSS, датчики и шины»	Экран Сервис
Диагностика	Зелёный	«Ошибки, reset и статус»	Экран Диагностика
Сервер	Циан (0x26C6DA)	«MQTT-телеметрия»	Экран MQTT

Плитки второго ряда (5 шт.)

Плитка	Цвет	Подпись	Открывает
Локальный прогноз	Жёлтый	«Погода, риски и видимость»	Локальный прогноз
Батарея	Бирюза (0x2FE6C8)	«Питание, заряд и состояние»	— (только статус)
LED-индикация	Циан	«Цвета статусов»	LED-индикация
GNSS	Фиолетовый	«Спутники, FIX и время»	Экран GNSS
О системе	Светло-голубой (0x8BC8FF)	«Информация и лицензии»	О системе

10 плиток (5×2), не 9. Плитка Сервер ведёт на отдельный экран MQTT (свайп вправо возвращает в Настройки). Плитка Локальный прогноз в коде называется именно так, а не «Авиа-прогноз».

Wi-Fi / Интернет

Доступ: чип Wi-Fi в шапке Главного экрана, или плитка «Интернет» в Настройках. Заголовок экрана в шапке: ИНТЕРНЕТ / WI-FI. Слева — кнопка НАЗАД.

Левая карточка — «Доступные сети»

Заголовок карточки: Доступные сети
Список SSID, отсортированных по сигналу (количество строк определяется WIFI_UI_SCAN_ROWS)
Каждая строка: * — защищённая сеть, SSID (DOT-обрезка), RSSI (дБм), 4-сегментный бар сигнала
Цветовые пороги RSSI (4 уровня): ≥ -65 дБм (зелёный), ≥ -75 (циан), ≥ -85 (жёлтый), < -85 (красный)
Кнопка «Обновить» в верхнем правом углу — повторное сканирование

Правая карточка — «Подключение»

Заголовок карточки: Подключение
Строка 1: Wi-Fi: SSID | IP-адрес или Wi-Fi: выключен
Строка 2: RSSI: дБм (оценка) | channel: N
Строка 3: Auth: -- | PHY: -- | mode: STA
Двухстрочная подсказка: «Выберите сеть слева» + «Откроется экран пароля и клавиатуры»
Строка состояния: Готово к сканированию / Сканирование…
Кнопка «Выключить Wi-Fi» / «Включить Wi-Fi» (правый верхний угол карточки; меняет цвет и текст по состоянию)

Карточка «Скорость интернета»

Вложена в правую панель: заголовок Скорость интернета, кнопка «Тест сети» в верхнем углу, и стрелочный спидометр (LV scale, диапазон 0–30 Мбит/с, угол 225°) с тремя цветовыми зонами:

Зона	Цвет	Скорость
Low speed	Красный	0–10 Мбит/с
Normal speed	Синий	10–20 Мбит/с
High speed	Зелёный	20+ Мбит/с

Кнопка «Тест сети» запускает измерение. Результат отображается цифрой (Мбит/с) и положением стрелки.

Подключение к сети

Нажмите на нужную сеть в списке слева
Откроется экран ввода пароля с экранной клавиатурой
Введите пароль (доступны строчные/прописные, цифры, спецсимволы)
Нажмите OK — устройство попытается подключиться
Статус подключения отображается в правой панели

При входе на экран Wi-Fi сканирование запускается автоматически. При уходе с экрана сканирование останавливается.

Экран Сервис

Доступ: Настройки → плитка «Сервис».

Подпись в нижней части экрана: «Экран обновляется автоматически. Живые и статические аппаратные данные платы.»

Экран состоит из 16 плиток, расположенных в четыре ряда по четыре. Каждая плитка имеет цветную рамку.

Ряд 1

Плитка	Содержимое
ЖЕЛЕЗО	MCU: ESP32-P4 rev.X, N ядер Flash: 16 МБ \| PSRAM: 27 МБ Int RAM: XXX КБ \| DMA: XXX КБ
ПРОШИВКА	App: meteo_p4 N FW: p4 22.31.ХХХХ IDF: v6.0.1 Build: дата и время сборки
ПАМЯТЬ	Heap: свободно/всего КБ, использовано Int: свободно/всего КБ \| DMA: XXX КБ PSRAM: свободно/всего КБ
ПИТАНИЕ	Vbat: XXX мВ \| статус (покой/заряд/разряд) Pin ADC: XXX мВ \| raw: XXXX Charge: X% \| cal: on/off

Ряд 2

Плитка	Содержимое
СЕТЬ	Wi-Fi: SSID IP: X.X.X.X ETH: статус (готов, линк down / активен)
ДАТЧИКИ	Погода: ok/err \| coord: GNSS/нет Улица T: ok/err \| SHT30: ok/err RS485 ветер: ok/err \| GNSS: FIX/NO FIX \| X.X м/с
АУДИО	Volume: XX Codec: 44100 Гц, 16 бит, 2 кан. I2S: BCK GPIO \| WS GPIO \| DO GPIO \| DI GPIO
SD / НАКОПИТЕЛИ	SD: смонтирована / не найдена Storage part: XXXX КБ Pins: D0–D3 с номерами GPIO

Ряд 3

Плитка	Содержимое
ДИСПЛЕЙ	LCD: 1024×600 MIPI-DSI Panel: JD9165 \| Touch: GT911 Backlight: GPIOXX
C6 / GNSS	C6: SDIO активно UART ext: TX XX RX XX GNSS: TX XX RX XX \| PPS: есть/нет
ШИНЫ И ПИНЫ	I2C: SDA X SCL X RGB: WS2812 GPIOXX \| BL GPIOXX Сценарий: вкл/выкл \| Яркость: XXX/X
UPTIME	Uptime: N d ЧЧ:ММ:СС Unix: XXXXXXXXXX Part: factory \| XXXX КБ

Ряд 4

Плитка	Содержимое
INA226 / АКБ	Bus V \| Load V I: X.X мА \| P: X.X мВт \| статус MFR: 0xXXXX DIE: 0xXXXX
СИСТЕМА	Tasks: N \| Reset: причина \| Heap min: XXXX КБ HWM(B): L=XXXX S=XXXX G=XXXX P=XXXX H=XXXX
OTA / РАЗДЕЛЫ	Running: factory @ 0xXXXXX Next OTA: нет (factory) / ota_0 State: N/A / Valid / Invalid
ВРЕМЯ / NTP	Текущее системное время, источник синхронизации, статус NTP

Топбар экрана: СЕРВИС (не «Сервис»). Кнопка «Сброс логов SD» с диалогом подтверждения ДА / ОТМЕНА в коде находится на экране Графики (кнопка «СБРОС» в верхней панели), а не на Сервис-экране.

Диагностика

Доступ: Настройки → плитка «Диагностика». Топбар: ДИАГНОСТИКА.

Экран состоит из 8 плиток (2 колонки × 4 ряда) с live-данными и подсказками:

Плитка	Цвет
ПРИЧИНА ПОСЛЕДНЕЙ ПЕРЕЗАГРУЗКИ	Красный
ПАМЯТЬ / FREERTOS	Зелёный
ПИТАНИЕ / АКБ	Жёлтый
СЕТЬ	Синий
ДАТЧИКИ / GNSS	Фиолетовый
OTA / РАЗДЕЛЫ	Циан
ОШИБКИ / ПРИЧИНЫ	Оранжевый
ЧТО ПРОВЕРИТЬ	Оранжевый

Футер-подсказка: «Диагностика показывает причину reset, live-состояние сети, датчиков и питания. Для PANIC/WDT сохраняйте UART-лог: UI видит итоговую причину, но не полный backtrace.»

О системе

Доступ: Настройки → плитка «О системе». Прокручиваемый текстовый отчёт со следующими секциями:

ИДЕНТИФИКАЦИЯ И СБОРКА — чип ESP32-P4 rev, ядра, Flash 16 МБ, PSRAM, heap-сводка.
СЕТЬ И ХРАНИЛИЩЕ — Wi-Fi online/offline + SSID, Ethernet, SD, factory-партиция (с адресом и размером), storage-партиция.
ПИТАНИЕ И СОСТОЯНИЕ — Vbat, detect, raw ADC, процент, статус заряда («зарядка»/«покой/разряд»/«--»), uptime в N d HH:MM:SS, Unix time, причина reset.
ДАТЧИКИ И СЛУЖБЫ — Погода ok/нет, GNSS-время, Улица T, Давление, CO2/VOC/NOx, Audio volume, OTA-статус.
ПРАВООБЛАДАТЕЛЬ И УСЛОВИЯ ИСПОЛЬЗОВАНИЯ — Sergii Stelmakhovych / SRG BlackCore, версия лицензии прошивки 2.0, текст proprietary-лицензии.
СТОРОННИЕ ЛИЦЕНЗИИ — список и ссылки на тексты лицензий: LVGL (MIT), ESP-IDF / BSP / esp_hosted / esp-audio-player / esp-libhelix-mp3 (Apache-2.0).
Полный текст proprietary-лицензии (из вшитого LICENSE_PROPRIETARY.txt).

LED-индикация

Доступ: Настройки → плитка «LED-индикация».

Топбар: LED-ИНДИКАЦИЯ. Карточка-интро: «Нижняя строка статуса» / «Каждый индикатор показывает текущее состояние подсистемы. Цвет и режим свечения зависят от состояния.»

Экран описывает нижнюю строку статуса Главного экрана — 10 индикаторов, каждый показывает состояние одной подсистемы.

Индикатор	Подсистема	Состояния (слева — лучше, справа — хуже)
WIFI	Состояние Wi-Fi	● подключён				● выкл./нет связи
ВРЕМЯ	Интернет, NTP, API	● время синхр.	● сеть без времени	● ошибка API/NTP		● нет сети
GNSS	Навигация и FIX	● FIX/PPS	● FIX	● без FIX		● нет данных
ПОГ.	Текущая погода	● ясно	● облачно	● туман	● дождь	● снег ● гроза
ПРОГ.	Прогноз и риск	● спокойно	● облачно	● снег	● осадки/POP	● ветер ● гроза
CO2	Уровень CO₂	● < 800 ppm	● 800–999 ppm	● 1000–1399		● ≥ 1400
IAQ	Качество воздуха	● норма	● сухо	● проветрить	● плохой воздух	● критично
ДАВЛ.	Тренд давления	● стабильно	● растёт	● быстрый рост	● падает	● резкое падение
ПЛЕЕР	Плеер и сценарии	● неактивно	● сценарий	● радио ● Spotify	● рассвет	● ошибка
РИСК	Тревоги и аварии	● нет тревог	● ошибка API	● падение давл.	● заморозок	● авария / CO₂

Автоматические оповещения и пороги

Оповещение / индикатор	Условие в коде
Высокий CO₂ (LED CO2)	Цветовые зоны: `< 800 / 800-999 / 1000-1399 / ≥ 1400` ppm (см. LED-индикацию). Сигнальный порог в meteo_data: `AIR_CRITICAL` ≥ 1500 ppm.
Карточка «Проветрить сейчас»	CO₂ ≥ 1400 ppm с гистерезисом до 1350 (см. экран Датчики, уровень 1).
Падение давления	Δp ≥ −3 гПа за 3 часа (тренд «Быстро падает», RGB-зона давления).
Риск заморозков	В коде synoptic: `SYN_FROST_TEMP_C = 2.0 °C` — учитывается уличная температура (RS485 SHT30); влияет на LED-зону РИСК.

MQTT-телеметрия (Сервер)

Доступ: плитка Сервер в Центре управления. Свайп вправо возвращает в Настройки. Компонент mqtt_telemetry публикует версию прошивки (mqtt_telemetry_set_firmware_version) и live-показания датчиков в брокер MQTT.

Хранение данных

Хранилище	Что хранится	Примечание
NVS (Flash)	Настройки Wi-Fi, часовой пояс, калибровка SGP41, настройки аудио	Переживает перезагрузку и отключение питания
LP-SRAM (RTC)	Барограф 48 точек, история графиков, история прогноза	Переживает `esp_restart()` и WDT-сброс. НЕ переживает холодное включение
SPIFFS	Резервные копии графиков и истории прогноза	Восстанавливается после холодного старта
SD-карта (FAT32)	CSV/JSON лог датчиков, аудиофайлы	До 4 одновременных потоков

При холодном старте (полное отключение питания) данные LP-SRAM теряются. Барограф и история графиков будут восстановлены из SPIFFS, если резервная копия актуальна.

Версия прошивки

Текущая версия прошивки отображается на экране Сервис в плитке ПРОШИВКА.

Формат версии: p4 ГГ.НН.ХХХХ

p4 — платформа ESP32-P4
ГГ — год (22 = 2022)
НН — номер итерации / сборки
ХХХХ — счётчик изменений исходного кода

Счётчик изменений увеличивается при каждом изменении исходного кода или ресурсов прошивки.

Meteo P4 · Прошивка p4 22.31.0641 · ESP-IDF 6.0.1 · LVGL v9

Meteo P4

Обзор устройства

Технические характеристики

Схема подключений

Разъёмы и элементы платы JC-ESP32P4-M3

Функциональная схема подключений

Назначение GPIO

Датчики I2C (внутренние)

Датчики RS485 (внешние)

Распиновка разъёма RS485 (№11, MX 1.25 4P)

Питание и батарея

Измерение батареи

Навигация по экранам

Карта переходов (свайпы)

Переходы по нажатию

Главный экран

Верхняя строка (шапка)

Левая колонка — погода и датчики

Центр — часы и проветривание

Правая колонка — прогноз и луна

Прогноз на 5 дней

Давление и тренд

Карточка вентиляции

Фаза луны

Детальные данные (Датчики)

Верхний ряд — плитки датчиков

Карточка ПРОВЕТРИВАНИЕ

Плитка ШУМ (под основным рядом)

Барограф (ДАВЛЕНИЕ | БАРОГРАФ 12 ЧАСОВ)

Кнопки перехода

Экран GNSS

Верхняя полоса — СТАТУС GNSS

Плитки координат

Нижние три блока

НАВИГАЦИЯ

ВРЕМЯ

ЛОКАЦИЯ, СИСТЕМЫ И ВРЕМЯ

Шкала HDOP (отображается на экране GNSS)

Локальный прогноз

Карточка A — ТЕКУЩИЕ / ОЦЕНКА

Карточка B — ОПАСНОСТИ

Карточка C — ЛОКАЛЬНЫЙ ПРОГНОЗ

Карточка D — МОДЕЛЬ

Карточка E — ТРЕНД ДАВЛЕНИЯ (12 ч)

Часовой прогноз (5 дней)

Верхний ряд — выбор дня

Нижняя панель — детали выбранного дня

Левый блок — сводка дня

Правый блок — почасовая таблица

Графики

Кнопки-фильтры (верхняя панель)

Графики (вкладка ВОЗДУХ)

Медиаплеер

Левая панель — статус

Таймер сна (ТАЙМЕР СНА)

Режим WI-FI RADIO

Режим SD CARD

Кнопки управления (общие для обоих режимов)

Сценарии / Будильник

Структура экрана

Панель MEDIA

Панель ЯРКОСТЬ

Центр управления (Настройки)

Плитки первого ряда (5 шт.)

Плитки второго ряда (5 шт.)

Wi-Fi / Интернет

Левая карточка — «Доступные сети»

Правая карточка — «Подключение»

Карточка «Скорость интернета»

Подключение к сети

Экран Сервис

Ряд 1

Ряд 2

Ряд 3

Ряд 4

Диагностика

О системе

LED-индикация

Автоматические оповещения и пороги

MQTT-телеметрия (Сервер)
